台式分页机

2018-09-20 10:51 折纸机

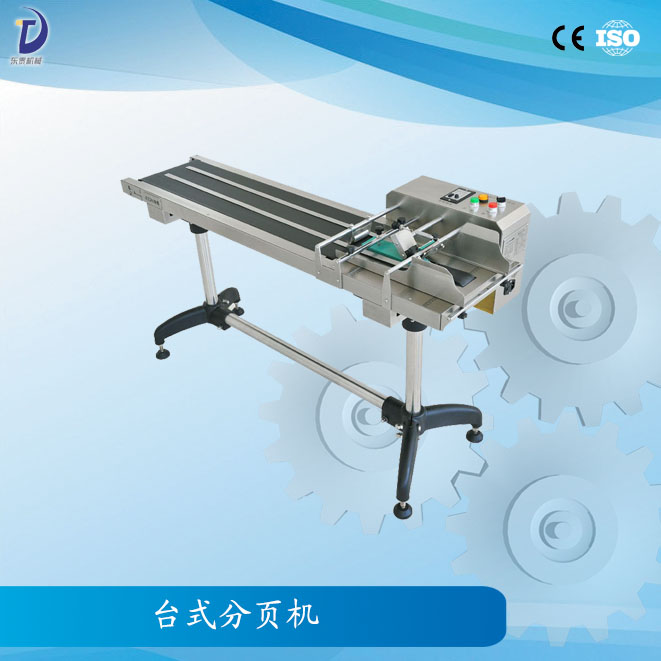

台式分页机

产品名称:台式分页机

产品介绍:用于将成叠的包装袋或卡类自动分开,成单页传送到输送带上,便于喷码机或激光机进行喷印、喷刻生产日期、批号、防伪标记、图案等,从而减少人工分页的繁琐,充分发挥喷码机、激光机的高速喷印优点,提高喷印工作效率,并配备智能计数自动停机功能,方便生产管理

技术参数:

动分页速度:60~500件/米
额定电压:220V/50Hz
整机功率:180W
重    量:50Kg
外型尺寸:1340×580×950(毫米)(长×宽×高)
适用产品范围:长度 65-400(毫米)可调、厚度 0.2可调、宽度 70-280(毫米)可调
运料尺寸:长:890 mm、宽 340mm 、皮带宽 260mm
被分离物尺寸:长65-400mm 宽70-280mm 厚0.2mm以上

产品优势:

1、进口变频无极调速,高速自动分页,线速度0~180米/分钟,按200长物料计算,高可达700个/分钟
2、可自动进行计数,也可自行设定分页数量,到要求分页数量自动停机,设定范围1---9999(需要于喷码机、激光机信号共享)。
3、分页高速度、定位高精度、生产高效率。
4、结构设计合理,更换易损件简单快捷。

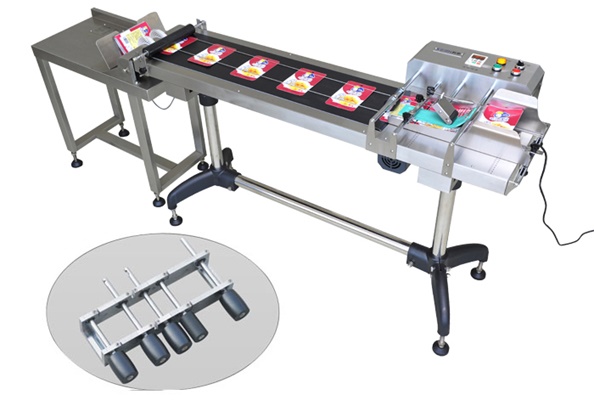

5、可选附件:*自动收料装置 *分页机单计数停机信号源

产品精致的做工:


产品精致的做工:

产品精致的做工:


产品配置:

材料:机身材料为50*25*t1.5mm不锈钢方通(牌号为SUS304),机械零件为45#钢(表面镀镍处理),部分机械零件采用不锈钢,辊筒采用改良型蓝色尼龙(牌号为MC901)作辊面。
动力装置:台湾GPG电机/韩GKM电机。
控制器:日本Panasonic变频器
输送皮带:荷兰Ammeraal黑色亚光皮带(皮带宽300mm)。
分页带:美EverPower工业皮带(宽度40mm)。
分页形式:反转轮与闸板式

台式分页机构造图解:



台式分页机构造图解:

产品特点:
A、分页带可快速更换好,分页主动辊采用立支撑结构,只需松开分页被动辊,即可更换分页带。分页带正常使用可一年,分页带是采用进口工艺,硅胶一次成型技术生成。
B、反转轮调节采用垂直导柱结构,保证了稳定性的同时,也保证了反转轮与分页辊的中心距,从而可以达到更好的微调。
C、机架可以拆开,便于运输与搬运,也可作台式分页机使用。
