角边自动胶带封箱机


产品名称:角边自动胶带封箱机

本机简介:

本机是角边自动胶带封箱机功能的系列之产品,单机操作,经济而又高效,是较为理想的封箱设备。

技术参数:

封箱宽度:200mm~500mm
封箱高度:180mm~500mm
封箱长度:320mm~800mm
台面高度:600mm ±50mm
外形尺寸:L1900 mm ×W1430 mm ×H1530 mm
适用胶带:W60mm
机械重量:400kg
适用电源:220v 50HZ
气压源供应:5.5~6kg/cm2
整机功率:1000W

机器结构:

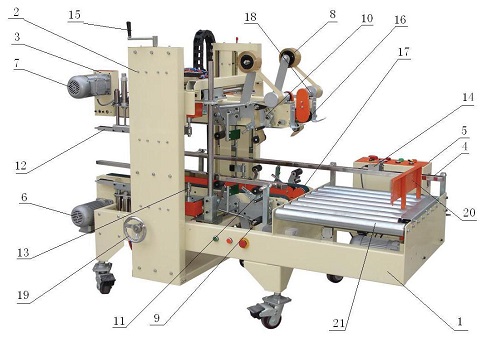

角边自动胶带封箱机结构


1.机架
2.立柱
3.防护罩
4.导向杆
5.电控箱
6.下驱动带电机
7.上驱动带电机
8.上胶带
9.下胶带
10.上粘贴器
11.下粘贴器
12.毛刷组件
13.折角边组件
14.行程开关
15.高度调节手柄
16.上驱动带
17.下驱动带
18.胶带轮
19.宽度调节手柄
20.推料板
21.动力滚筒

机器操作流程:

1、保证电源、气源处于正常工作状态。
2、根据需封纸箱的尺寸对机器进行调整:

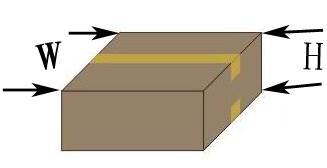

a.首先将机器的上下驱动带之间的高度H调整到与需封箱纸箱相
同的高度 H;
b.再将左右驱动之间带的宽度 W 调整到与需封箱纸箱相同的宽
度 W。

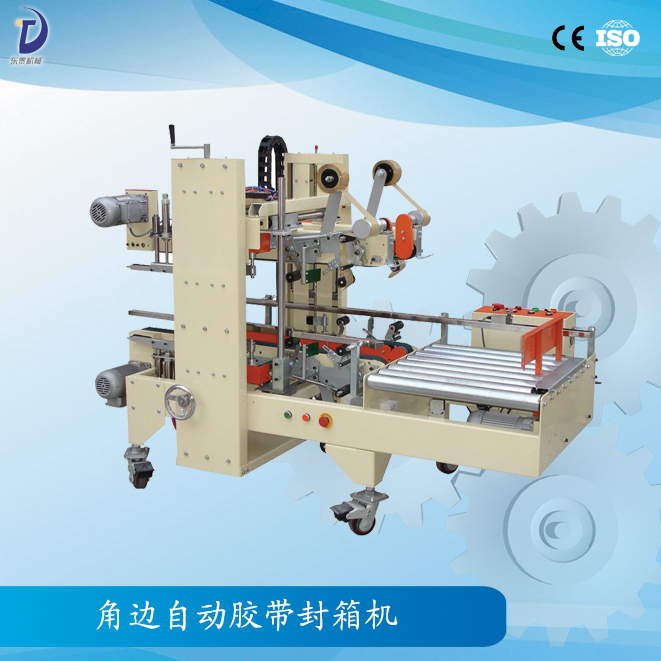

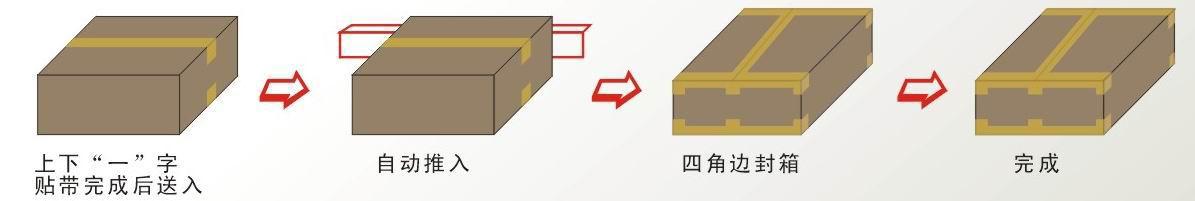

角边自动胶带封箱机 主图角边自动胶带封箱机流程图

3、纸箱在完成 一字型封箱之后,进入四角边机,在动力滚筒的带动
下前进,接触到行程开关时,推料气缸动作,将纸箱推入驱动带中,
在驱动带的带动下,完成对纸箱四角边的贴封。如图三示:

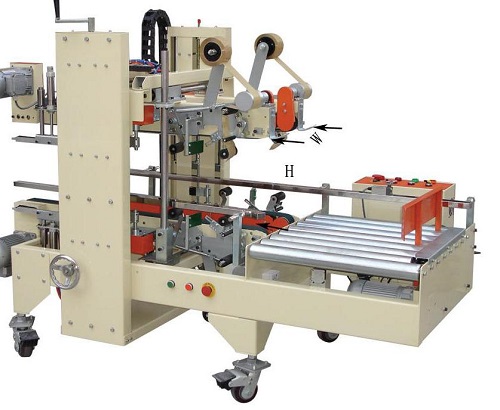

角边自动胶带封箱机图
